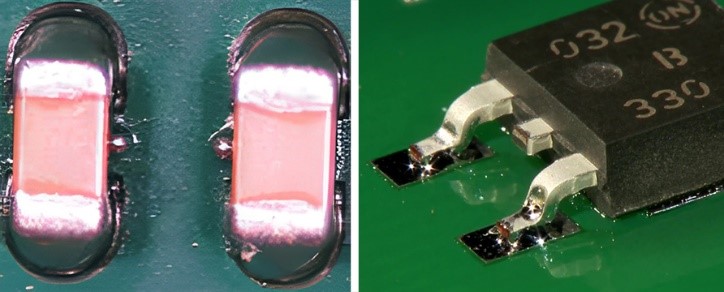

錫珠是回流焊常見的不良缺陷之一，其原因是多方面的，不僅影響到焊點外觀而且會引起橋連。錫珠可分為兩類，一類出現在片式元器件一側，常為一個獨立的大球狀；另一類出現在IC引腳四周，呈分散的小珠狀。
錫珠產生的原因主要有下：
溫度曲線不正確
回流焊曲線可分為四個階段，分別是預熱、恒溫、回流和冷卻。預熱、恒溫的目的是為了使PCB表面溫度在60~90s內升到150℃，并恒溫約90s，這不僅可以降低PCB及元件的熱沖擊，更主要是確保錫膏的溶劑能夠部分揮發，避免回流焊時因溶劑太多引起飛濺，造成焊錫膏沖出焊盤而形成錫珠。
解決方法：注意升溫速率，并采取適中的預熱，使之有一個很好的平臺使溶劑大部分揮發。
焊錫膏的質量
焊錫膏中金屬含量通常在（90±0.5）%，金屬含量過低會導致助焊劑成分過多，而過多的助焊劑會因預熱階段不易揮發而引起錫珠產生。
焊錫膏中水蒸氣和氧含量增加也會引起錫珠。由于焊錫膏通常冷藏，當從冰箱中取出時，沒有確?；謴蜁r間，故會導致水蒸氣的進入，此外焊錫膏瓶子的蓋子每次使用后要蓋緊，若沒有及時蓋嚴，也會導致水蒸氣的進入。
放在模板上印制的焊錫膏在完工后，剩余的部分應另行處理，若再放回原來罐中，會引起罐中焊錫膏變質，也會產生錫珠。
解決方法：選擇優質的焊錫膏；注意焊錫膏的保管與使用要求。
印刷與貼片過程中的問題
1、在焊錫膏的印刷工藝中，由于模板與焊盤對中會發生偏移，若偏移過大則會導致焊錫膏浸流到焊盤外，加熱后容易出現錫珠。此外印刷工作環境不好也會導致錫珠的生成，理想的印刷環境溫度為（25±3）℃，相對濕度為50%~65%。
解決辦法：仔細調整模板的裝夾，防止松動現象；改善印刷工作環境。
2、貼片過程中Z軸的壓力也是引起錫珠的一項重要原因，往往不引起人們的注意。部分貼片機Z軸頭是依據元件的厚度來定位的，如z軸高度調節不當，會引起元件貼到PCB上的一瞬間將焊錫膏擠壓到焊盤外的現象，這部分焊錫膏會在焊接時形成錫珠，這種情況下產生的錫珠尺寸稍大。
解決辦法：重新調節貼片機的Z軸高度。
3、模板的厚度與開口尺寸。模板厚度與開口尺寸過大，會導致焊錫膏用量增大，也會引起焊錫膏漫流到焊盤外，特別是用化學腐蝕方法制造的模板。
解決方法：選用適當厚度的模板和開口尺寸的設計，一般模板開口面積為焊盤尺寸的90%，建議使用如圖所示的模板開口形狀。右側鋼板尺寸改進后，不再出現錫球。
