詳細解讀溫度回流曲線的科技常識
溫度回流曲線（Temperature Reflow Curve）是記錄PCB板以一定的速度經過回流焊時，PCB板上溫度變化的軌跡?；販厍€(xiàn)是描述物體或系統在加熱或冷卻過程中溫度隨時間變化的動態模型，回溫曲線包含回流曲線，廣泛應用于電子制造領域、材料科學、石油勘探，烘焙。以下從定義、應用場景、技術原理及實際案例四個維度展開詳細解讀：
一、回溫曲線的核心定義
回溫曲線是溫度隨時間變化的函數曲線，通常以T(t)表示，其中T為溫度，t為時間。其典型特征包括：
升溫階段：溫度隨時間線性或非線性上升；
穩態階段：溫度趨于穩定，波動幅度極??；
冷卻階段（若存在）：溫度逐漸下降。
二、主要應用場景與技術原理
1. 電子工程：回流焊工藝中的溫度控制

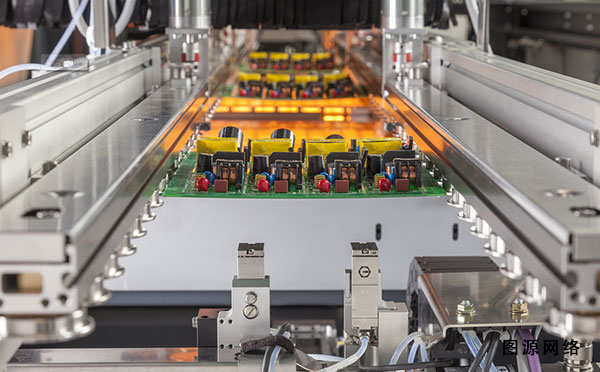

應用背景：在表面貼裝技術（SMT）中，回流焊是焊接電子元件的關鍵步驟，需通過精確控制溫度曲線確保焊點質量。
典型回溫曲線組成（以SAC合金焊錫為例）：
預熱區（Ramp）：
溫度范圍：室溫→140-150℃；
作用：蒸發焊膏中的溶劑和氣體，避免“爆錫”現象；
升溫速率：1-3℃/s，防止熱應力損壞元件。
保溫區（Soak）：
溫度范圍：140-160℃（恒定）；
作用：助焊劑充分活化，去除氧化層，促進焊料潤濕。
回流區（Spike）：
溫度范圍：230-250℃（峰值）；
作用：焊錫熔化，形成金屬間化合物（IMC），完成焊接；
關鍵參數：峰值溫度需高于焊錫熔點20-40℃，但低于元件耐熱極限。
冷卻區（Cooling）：
溫度范圍：240℃→室溫；
作用：焊點凝固，控制晶粒結構以提升機械強度；
冷卻速率：通常≤4℃/s，避免脆性相生成。
技術優化：通過調整傳送帶速度、氣體流量和各區溫度設定，使實際曲線與理想曲線（如RSS曲線）吻合，確保焊接一致性。
2. 材料科學：超低溫混凝土性能研究
應用背景：在極地工程（如LNG儲罐）中，需評估混凝土在超低溫（-160℃以下）下的力學性能。
回溫曲線特性：
降溫階段：
使用液氮加載箱，溫度可降至-180℃；
降溫速率受試塊體積影響：體積越大，內外溫差越小，降溫速率越慢。
回溫階段：
通過控制液氮釋放速度調節降溫速度；
記錄試塊中心及環境溫度隨時間變化，形成回溫曲線；
關鍵參數：回溫時間、穩態溫度波動值（需＜0.1℃/h）。
研究意義：為超低溫混凝土結構設計提供數據支持，優化材料配比以提升耐久性。
3. 石油勘探：注水井DTS回溫穩態曲線預測
應用背景：利用分布式光纖測溫（DTS）技術預測注水井關井后的溫度恢復情況，優化勘探效率。
技術原理：
熱傳導模型：回溫速率與地層-井筒溫差呈對數關系，公式為y=alogbx（y為溫度，x為時間，a,b為擬合常數）；
數據采集：通過歷史實測數據確定最短采集時間和回溫時間；
模型應用：輸入所需模擬時間，生成DTS回溫穩態曲線，預測地層溫度分布。
實際價值：提高光纖DTS測井資料的有效率，降低勘探成本。
4. 其他領域：咖啡烘焙中的回溫點控制
應用背景：咖啡烘焙中，回溫點（溫度反彈節點）是控制風味的關鍵參數。
技術細節：
回溫點定義：烘焙初期，豆溫因吸熱驟降后反彈的“V”型曲線最低點；
工藝控制：通過調節火力和風門，控制回溫點時間（如藍山咖啡需低落豆溫，一爆后溫升＜6℃）；
風味影響：回溫點決定脫水效率，直接影響酸度、醇厚度和香氣平衡。
三、回溫曲線的共性規律
溫度梯度控制：通過分段調節溫度，平衡效率與質量（如回流焊的“慢升溫、快回流”原則）；
動態平衡：穩態階段需確保溫度波動極小（如混凝土試驗的＜0.1℃/h）；
數據驅動：依賴歷史實測數據擬合模型（如石油勘探的對數曲線擬合）。
四、總結
回溫曲線是科技領域中溫度控制的核心工具，其設計需結合材料特性、工藝要求和數學模型。回溫曲線不同與SMT中的回流曲線，回溫曲線范圍廣，從電子元件的精密焊接到極地工程的超低溫試驗，再到石油勘探的溫度預測，回溫曲線通過量化溫度-時間關系，為各行業提供了優化效率、保障質量的科學依據。未來隨著傳感器技術和AI算法的發展，回溫曲線的動態調控將更加精準，進一步推動科技進步。
-未完待續-
