無鉛焊錫膏應用的工藝問題有哪些？選用焊錫膏是應注意哪些問題?
自2006年7月1日歐盟RoHS開始正式實施以來，無鉛焊料焊錫膏被越來越多地應用在各個領域替代含鉛焊料焊錫膏。無鉛焊料焊錫膏的研究取得了非常多的成績同時在應用是也存在一下工藝問題。無鉛焊錫膏應用的工藝問題有哪些？選用焊錫膏是應注意哪些問題呢？
一、無鉛焊錫膏應用的工藝問題有哪些？

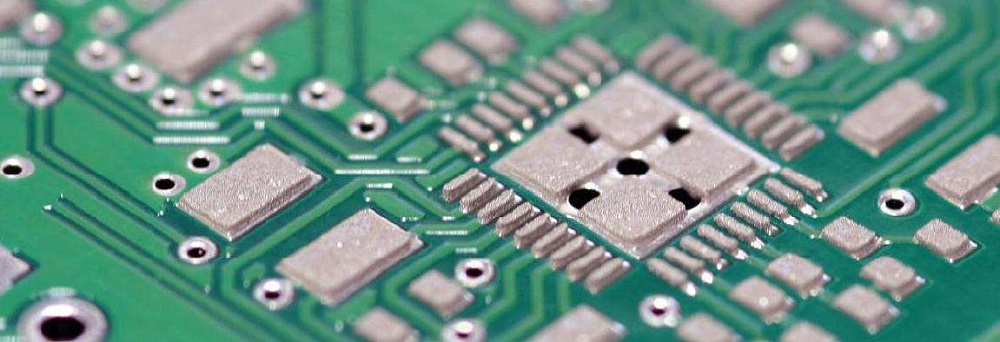

1、印刷性
以SAC305為例，由于SAC305的密度為7.4g/mm3，比SnPb合金的密度（8.4g/mm3）低，因此SAC305無鉛焊錫膏的印刷性比SNP吧焊錫膏差一些，而且容易黏刮刀。保證焊錫膏良好的印刷性對提高SMT生產效率，降低生產成本十分重要。在合金成分相同的情況下，只有通過助焊劑成分的調整來改善其印刷性，如填充網孔能力、潤濕性、抗冷/熱坍塌性及抗潮濕環境能力等。
事實證明，通過調整助焊劑成分和比例，無鉛錫膏可以具有與有鉛錫膏同樣的高速印刷操作窗口。
2、潤濕性
無鉛焊料合金的潤濕性不如有鉛焊料合金好，焊接的工藝性和效果都比有鉛的遜色。因此，無鉛焊錫膏中所用助焊劑的活性，通常比有鉛錫膏中助焊劑的活性要強些，以加強在焊接過程中凈化被焊接的金屬表面，防止焊料氧化，提高潤濕性，確保焊膏質量和良好的焊接工藝能力。
3、熔點
目前電子行業中無鉛焊錫膏所用的合金焊粉大多以SnAgCu合金為主體。該合金的熔點約為217-219℃，比SnPb合金熔點高了34℃，因此，在回流過程中將帶來不利的影響。
4、表面張力的自校正作用
由于面陣列封裝器件（BGA、CSP、FCOB等）在無鉛回流過程中表面的自校正能力減弱，而對焊錫膏印刷和貼片等工序的對位精確度提高了。
5、返修
返修難度增大，返修成功率有所降低
二、選用焊錫膏時應注意哪些問題？
1、焊錫膏批次的一致性
對于焊錫膏，最重要的評估參數是錫膏的黏度、焊錫膏金屬含量、金屬粉顆粒尺寸分布情況等。必須了解這些焊錫膏參數實際值和供應商所提供的規格范圍情況。因?yàn)椴牧系膶?shí)際評估一般只會對每個供應商的一個批次進行，所以必須要確定每個供應商是否有能力保證每批質量的一致性，是否有足夠的檢測手段以確保這種一致性。
2、可靠性
最終所選的焊錫膏用在PCB上必須具有長期可靠性。最低要求是：焊錫膏必須符合IPC/STD-004 的SIR標準和GR-78的電遷移要求，特別是無鉛錫膏與其如此。
3、技術支持與服務
錫膏的應用過程中難免出現問題，所以所選擇的錫膏供應商必須有足夠的技術支持力量，以確保問題能夠得到快速定位和解決。另外，技術支持能力強的供應商還可以協助用戶解決工藝問題。
