詳解各向異性導電膠的原理
各向異性導電膠（Anisotropic Conductive Adhesive, ACA）是一種特殊的導電膠，其導電性能具有方向性，即熱壓固化后在一個方向上（通常是垂直方向）具有良好的導電性，而在另一個方向（如水平方向）則表現為絕緣性。這種特性使得ACA在電子封裝、連接等領域具有獨特的應用價值。
以下是各向異性導電膠的原理詳解：
一、導電顆粒分布與方向性控制

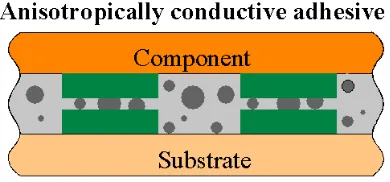

垂直導通與水平絕緣：ACA通過控制導電顆粒的濃度低于滲流閾值，確保未加壓時顆粒間距足夠大，無法形成隨機導電路徑。施加垂直壓力時，顆粒在Z軸方向被壓縮接觸，形成局部導通；而XY方向因顆粒間距未變，保持絕緣。
濃度控制：顆粒濃度需精確平衡。濃度過低導致導通性差，過高可能引起水平短路。通常通過實驗確定最佳配比，并結合分散技術（如超聲波處理）確保均勻分布。
二、壓力控制與工藝優化
壓力參數：壓力需足夠使顆粒變形或位移以實現接觸，但不過度導致基材或元件損壞。通常在幾MPa至幾十MPa范圍，具體取決于顆粒硬度與基體彈性模量。
均勻性保障：采用精密對位設備和均壓模塊（如彈性墊片）確保壓力均勻分布，避免局部導通不良。
三、固化過程與基體材料
熱固性 vs 熱塑性：熱固性樹脂（如環氧）通過交聯反應固化，形成剛性結構，耐高溫但難以返修；熱塑性材料（如聚酰亞胺）可加熱軟化，適用于需要柔性或可拆卸的場景。
固化條件：溫度、時間及壓力共同影響固化效果。例如，環氧樹脂可能在120-150℃下固化5-30分鐘，180℃下固化1分鐘內，部分導電膠可實現6-8秒內，同時保持壓力防止顆?；貜棥?/span>
四、導電顆粒材料選擇
金屬選擇：金、銀導電性最佳但成本高；鎳性價比高但易氧化；鍍金屬（如銀鍍銅）平衡成本與性能。銅因易氧化需表面處理，應用較少。
鍍層設計：核殼結構（如聚合物核心鍍金屬）可降低密度、提高分散性，同時降低成本。
五、長期可靠性挑戰與對策
顆粒遷移抑制：通過基體材料的高粘附性（如改性環氧樹脂）或交聯結構固定顆粒；添加納米填料（如二氧化硅）增加基體粘度。
環境穩定性：選擇低吸濕性樹脂（如氟化環氧）或防氧化顆粒（金、鍍金）以抵抗?jié)駸岘h(huán)境下的性能退化。
六、應用實例與操作細節
LCD驅動芯片連接：使用ACA將芯片引腳對準玻璃基板電極，通過熱壓頭局部加壓并加熱固化。需精確控制對位精度（微米級）和壓力分布。
柔性電路板連接：在FPC與PCB間預涂ACA，層壓后整體加壓固化。柔韌性基體（如聚氨酯）適應彎曲需求。
RFID電子標簽連接：使用ACA將標簽射頻芯片與天線連接一起，實現電子標簽在中高頻的情況下，一定距離內識別標簽的信息，廣泛應用在物流、貴重物品，票據等產品上。
七、納米顆粒與環保材料趨勢
納米顆粒優勢：更高的比表面積和更低的滲流閾值，可在更低濃度下實現導通，減少材料用量。但需表面處理（如硅烷偶聯劑）防止團聚。
環保要求：無鹵素阻燃劑（如磷系化合物）替代傳統溴化阻燃劑；生物基樹脂（如大豆環氧）減少石油依賴。
八、與傳統焊接對比
優勢：無需高溫（避免熱損傷）、適應柔性基底、無鉛環保。
劣勢：導電性較低（電阻率約10?3–10?? Ω·cm vs 焊錫10??–10?? Ω·cm）、機械強度較低，需輔助結構固定。
九、未來發展方向
多功能復合材料：例如添加氮化硼提升導熱性，兼顧導電與散熱需求。
超精細間距應用：開發亞微米級導電顆粒（如100nm金顆粒）以適配50μm以下間距的先進封裝。
動態適應性：研究可逆固化ACA，實現可重復拆裝連接，適用于模塊化電子產品。
十、典型電阻率與性能參數
ACA電阻率：通常在10?3–10?? Ω·cm，而各向同性導電膠（ICA）可達10?? Ω·cm。ACA的較高電阻可能限制其在高頻信號傳輸中的應用，需通過優化顆粒接觸面積（如扁平化顆粒）改善。
總結：
各向異性導電膠通過精密設計的材料體系與工藝控制，實現了方向性導電特性，成為微電子封裝領域的關鍵材料。其技術核心在于導電顆粒的分布控制、壓力敏感響應及基體穩定性。隨著電子器件向微型化、柔性化發展，ACA將持續迭代創新，解決可靠性、環保性等挑戰，拓展至更廣闊的應用場景。
-未完待續-
