隨著電子設備向小型化、輕量化和高密度化發展，對低溫焊料的需求也日益增加 。低溫焊料可以降低電子組件的熱應力，減少熱損傷，提高生產效率和節約能源 。SnBi合金是一種常用的低溫焊料，具有熔點溫度低（139℃）、抗蠕變性能好等優點 。然而，SnBi焊料合金的延展性因富Bi相引起的脆性和焊點中形成的脆性IMC而降低 。這些問題對焊點的可靠性產生不利影響，并且隨著電子設備的日益微型化，這種影響將被放大 。
為了改善SnBi焊料合金的延展性和可靠性，許多研究者嘗試在SnBi基礎上添加其他元素，如Ag、Cu、Zn、In等 。Cr是一種過渡金屬元素，由于其較低的成本和對焊料的強化作用引起了廣泛的關注。Zhu等人在SnBi合金基礎上分別添加0.1，0.2，0.3wt%的Cr，研究Cr對復合SnBi焊料的性能的影響。
圖1（a）中可以檢測到大量的解理面，這表明純SnBi焊料的斷裂機制是脆性斷裂模式。如圖1(b)所示，解理面幾乎全部消失，晶粒輪廓不像圖1(a)那樣尖銳，因此焊料的脆性減弱。然而，在圖1（c）和中，SnBi-0.2Cr和SnBi-0.3Cr焊料合金中存在一些代表延性斷裂模式的韌窩。結果表明，隨著Cr的添加，焊料合金的斷裂機制由脆性斷裂轉變?yōu)轫g性斷裂。
圖1.(a)SnBi、(b)SnBi-0.1Cr、(c)SnBi-0.2Cr和SnBi-0.3Cr焊料的背散射電?（BSE）微觀結構圖像。

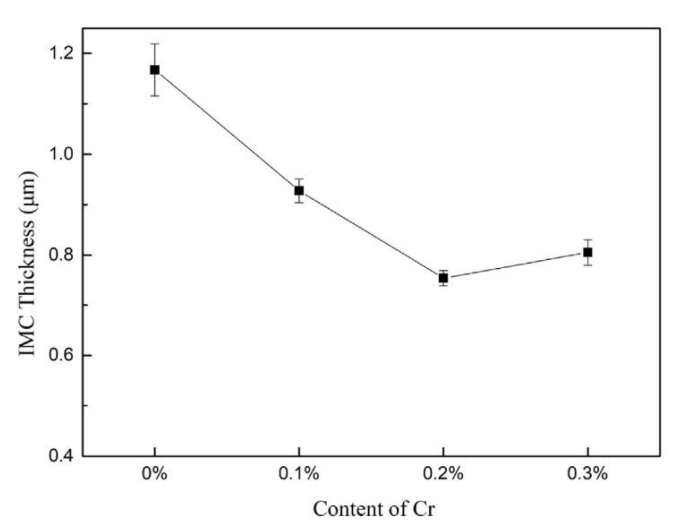

圖2.焊料中Cr含量與IMC厚度的函數關系。

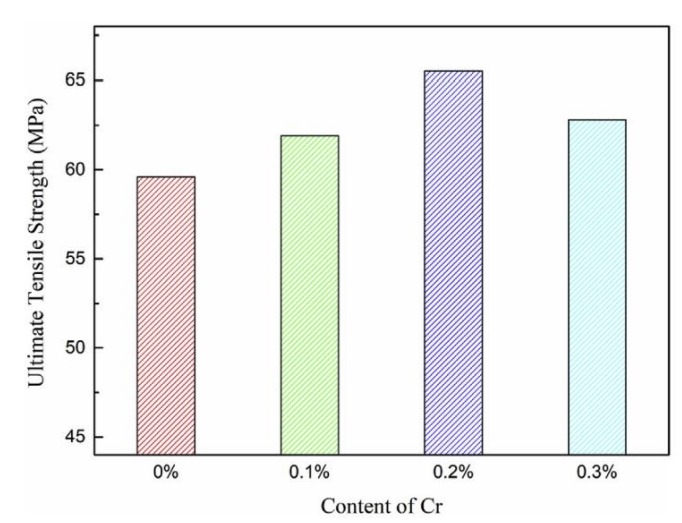

進行拉伸試驗的目的是評估Cr對焊點機械性能的影響。SnBi-xCr焊點（x1/40、0.1、0.2、0.3）的抗拉強度如圖3所示。如圖3直方圖所示，焊點的抗拉強度隨著Cr的添加而顯著增加，而SnBi-0.2的抗拉強度則顯著增加。Cr焊點為66MPa，是所有測試樣本中最高的值。然而，焊點的抗拉強度變化趨勢與焊板的抗拉強度變化趨勢并不一致。焊點的極限拉伸強度受IMC厚度和焊料的影響。
圖3.純焊點和復合焊點的抗拉強度。

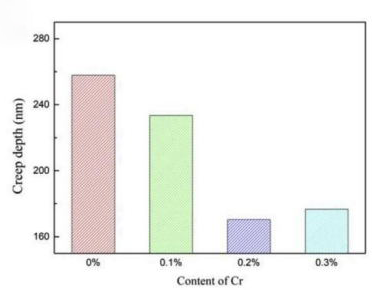

圖4 描繪了純焊料合金和復合焊料合金的蠕變深度?？梢钥闯?，整體復合焊料的蠕變性能在經過處理后得到了一定程度的增強。當樣品受到20mN的最大力時，SnBi?0.2Cr 和 SnBi?0.3Cr 的蠕變深度分別170.44和176.76nm，與SnBi焊料相比，分別實現了有效減少34%和31%（約257.90nm）。效果的改善是由于存在Bi枝晶分支，它可以阻止位錯并同時增強蠕變性能。另一方面，微觀結構的細化也增強了復合焊料的蠕變性能。
圖4. 不同Cr含量在20mN下的蠕變性能。
與純SnBi焊料相比，SnBi-0.2Cr 焊料的微觀結構明顯細化。此外，CrSn2 IMCs的形成消耗了Sn相并導致富Bi枝晶分支的出現。
抗拉強度顯示在拉伸測試期間SnBi-0.1Cr 焊料板增加了3%。然而，SnBi-0.2Cr 和 SnBi-0.3Cr 焊料板的延伸率分別增加了56%和53%。在焊料板的拉伸試驗中，添加Cr會導致脆性斷裂模式向延性斷裂模式轉變。復合焊點中Cu6Sn5 IMC層的形貌從細長的扇貝狀變?yōu)檫B續的粗糙扇貝狀，并且Cu6Sn5 IMC層的厚度減少。因此，斷裂路徑從部分IMC層轉移到完全在焊料基體中，并且焊點的拉伸性能得到提升。SnBi-0.2Cr 焊點的抗拉強度比純SnBi焊點提高了約10%。復合焊料的抗蠕變性能明顯增強。
Zhu, W.， Zhang， W.， Zhou， W.， & Wu， P. （2019）. Improved microstructure and mechanical properties for SnBi solder alloy by addition of Cr powders. Journal of Alloys and Compounds 789 (2019) 805-813.
