隨著對更小尺寸和更高I/O密度的需求增加，焊點的間距和尺寸繼續縮小。倒裝芯片中的銅柱凸點能夠?qū)崿F(xiàn)更小的間距和更大的抗電遷移性，但也帶來更高的應力。電鍍焊料凸點（區域陣列）器件的最小間距限制為140μm–180μm。因此，當焊點間距小于140μm時，通常使用銅柱凸點。
焊點可靠性是值得關注的話題。Li等人通過熱壓鍵合工藝獲得了Cu/Sn-Ag/Cu和Cu/IMC/Cu凸點結構，并進行了熱循環試驗以比較其失效模式。其中銅柱與基板連接一端帶有約20μm厚的SnAg3.5錫膏。

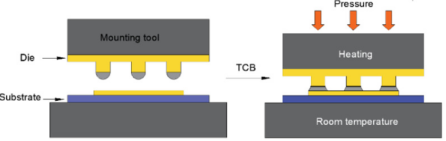

圖1. 熱壓焊接示意圖。
從圖2可以看出，隨著溫度或時間的增加，基板一側IMC厚度增長明顯。熱壓鍵合過程中發生的反應主要是固液擴散，銅柱凸點中的Cu原子溶解到焊料Sn中，當界面附近焊料Sn中溶解的Cu原子飽和時，在界面處形成扇貝形Cu6Sn5和少量Ag3Sn。如果鍵合溫度高于300?°C且保持時間大于10?s，在Cu6Sn5層下方還會形成較薄的Cu3Sn。
圖2. 不同焊接條件下IMC生長情況。
銅柱-Sn-3.5Ag-焊盤凸點失效形式
最開始可以觀察到裂紋發生在銅柱焊點的角部處，然后焊點內部慢慢開始出現空洞的生長。空洞在應力的作用下積聚增大并導致焊點斷裂。 裂紋的位置主要出現在銅柱一側的IMC和焊料的界面處，或者界面附近的焊料內部。
圖3. 焊點斷裂演變。
Sn-Ag焊點在循環應力下發生蠕變和應力松弛。位錯環在焊料中的Cu6Sn5和Ag3Sn等顆粒附近形成，然后逐漸成核并繼續生長成橢圓形空洞。在銅柱邊緣的錫膏焊料中，疲勞裂紋主要是由集中應力所導致。裂紋隨后向內生長并與空洞結合，最終沿著銅柱的界面貫穿整個焊點。
銅柱-IMC-焊盤
在熱老化后焊料會逐漸轉化成IMC。裂紋主要發生在基板側Cu6Sn5和Cu3Sn的界面處。 主要失效模式的特點是在基板側Cu6Sn5和Cu3Sn的界面處出現界面分層，然后兩側的Cu6Sn5晶粒斷裂，最后兩側的Sn焊料貫穿整個焊點。焊點的失效模式屬于脆性斷裂。
深圳市福英達可以生產高可靠性的超微錫膠產品（環氧樹脂基錫膏），在焊接后環氧樹脂熱固化包裹在焊點四周，并對焊點起到保護作用。歡迎與我們聯系了解更多信息。
參考文獻
Li, J.H., Zhang, Y.X., Zhang, H.L., Chen, Z., Zhou, C., Liu, X.H. & Zhu, W.H. (2020). The thermal cycling reliability of copper pillar solder bump in flip chip via thermal compression bonding. Microelectronics Reliability, vol.104.
