什么是焊接黑盤效應
在封裝工藝中普遍使用銅作為焊盤材料。為了避免銅被氧化并提高銅焊盤的可焊性，往往會采用各種表面處理方法在銅焊盤上涂覆金屬層。常見的表面處理工藝包括OSP, 化學鍍鎳金等。而化學鍍鎳金通過在銅焊盤上進行化學鍍鎳，然后將鍍鎳后的焊盤浸入金水中通過置換反應實現鍍金。金層能夠保護鎳層免受氧化。
化學鍍鎳金工藝存在黑盤的風險。形成原因是因為鎳原子半徑小于金原子半徑，導致沉金后表面晶粒粗糙。鍍金液會滲透到鎳層發生界面反應并腐蝕鎳層。腐蝕后的鎳原子會持續氧化，生成可焊性差的氧化鎳。由于氧化鎳顏色發黑發暗，因此稱作黑盤。此外，當金層形成時鍍金液中的金離子會吸收鎳層電子，并使鎳離子釋放出來（圖1）。由于鎳層會含有一定比例的磷(7-10%)，隨著鎳離子的釋放，鎳層表面會形成富磷層。富磷層與銅焊盤的連接性很差，在焊接后容易受外力影響導致焊點失效。

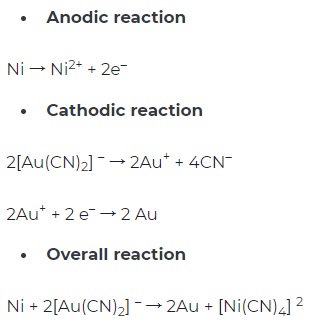

圖1: 置換反應生成金層的原理
化學鍍鎳金工藝所生成的金層厚度很薄，通常只有0.05-0.1μm。如果浸金過程時沒有準確控制時間和溫度，會造成金層厚度不均勻而導致焊盤被腐蝕。如果金層過厚，黑盤發生的可能性就會加大。而金層過薄，則鎳層更容易受到鍍金液的腐蝕。如圖2所示，鎳層出現的黑色裂紋表明鎳層受到了嚴重的腐蝕。最外圍的金鍍層不會發生明顯顏色變化，所以難以從外觀上進行判定是否出現黑盤。加熱焊接時金層會迅速溶解到焊料中，而暴露的氧化鎳不能與錫形成金屬間化合物。黑盤會使焊盤可焊性變差，脆性加強和抗疲勞能力減弱，從而導致元器件失效。

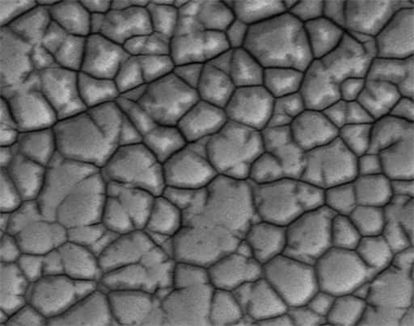

圖2: 鍍鎳層SEM圖
雖然難以通過外表發現是否出現黑盤，但可以針對鍍液浴進行常規維護，并且控制溫度確保鍍層正常。還可以實施監控鍍液的PH值，確保腐蝕性在可接受范圍。
深圳市福英達對高可靠性無鉛錫膏生產有著相當成熟的經驗和技術。福英達無鉛錫膏囊括低溫系列和中高溫系列。SnBiAg系列無鉛錫膏能用于低溫焊接環境，減少熱應力帶來的焊盤翹曲等問題。SnAg3Cu0.5系列中溫錫膏熔點217℃左右，焊點推拉力和導電性優秀。對于高溫環境如功率器件等設備封裝，福英達金錫錫膏能發揮出其高熔點(280℃)的特點。
